인텔리전트 광스위치

광 스위치는 광 회선 절환 장치(자동 절환형 광패치패널)라고도 하며, 네트워크가 "언제든지 연결되어 있도록"하기 위한 장치입니다.
통신 프로토콜(Ethernet, ATM등)이나 통신 속도(1GbE, 100GbE등)을 가리지 않습니다.

제품 문의하기 제품 목록

■인텔리전트 광스위치
광 회선 절환 장치

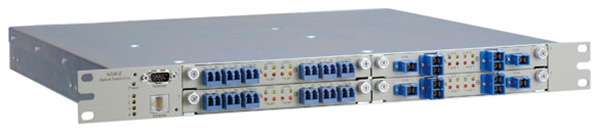

■ 광스위치 Optical Switch Unit

광스위치 유닛은 약 수천대를 출하, 수만 포트 이상의 광섬유 통신설비를 수용하여,

통신사업자, ISP사업자 등의 사업활동을 지원하고 있습니다.

■ 주요 도입처

IX사업자, 통신사업자, ISP사업자, IDC사업자, CATV사업자, MSO사업자

■ 특징

네트워크 끊김 시간을 대폭 단축

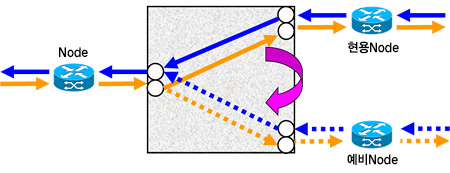

■자동 절환 기능

광스위치 유닛은 네트워크의 광파워 끊김 장애 위험에 대해 상시 감시에 의해 신속한 장애감지 및 물리 레이어에서 즉시 경로를 절환하여 네트워크 단절 시간의 대폭적인 단축에 기여합니다.


XFP, SFP고장, 라인카드고장, 전송로의 장애에서도 신속하게 장애를 감지하여 물리 레이어에서 즉시 경로를 절환합니다.

싱글포인트의 리스크 감소에 활용

■Fail-safe기능

광스위치는 패시브 디바이스를 사용합니다. 만일 광스위치의 CPU와 전원 등에 고장이 발생해도 네트워크가 멈추지 않습니다. 또한 엑티브 디바이스에 비해 고장율이 낮습니다.

허브의 경우

광 스위치의 경우



라우터의 중복은 가능해도 허브가 싱글이 되므로 리스크를 줄일 수 없다.

장애가 발생해도 네트워크가 멈추지 않습니다.

※회선을 절환할 수 없게 됩니다.

■ 운용 · 관리의 편리성을 향상

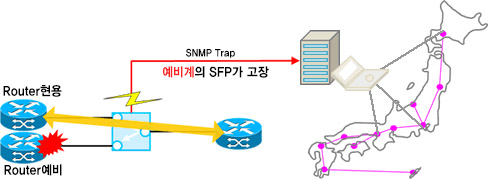

원격모니터링 및 제어기능

광스위치는 원격 DC사이트의 광파워를 상시 감시할 수 있습니다. 수동조작으로도 경로절환이 가능하며 Web, SNMP, CLI, Telnet 를 사용할 수 있습니다. 예비계의 광파워도 감시할 수 있습니다. 예비계의 파워 끊김이 발생해도 SNMP 트랩이 생기므로 예비계통의 고장도 확인이 가능합니다.


네트워크 종류 · 통신 속도를 가리지 않는 설계

광인터페이스이면 접속하는 네트워크의 종류 (GbE, ATM SONET / SDH, MPEG-2TS 등)은 가리지 않는 설계입니다. 또한 통신 속도도 1GbE에서도 10GbE에서도 같은 기종으로 사용할 수 있습니다. 따라서, 네트워크 장치 또는 인터페이스를 바꿀 때, 향후 업그레이드 비용을 줄일 수 있습니다.

※ 광섬유의 코어 직경이 다르면 다른 기종이 됩니다.

예) 1000BASE-LX용 ⇒SM용

1000BASE 조치 SX용 ⇒MM용

■ 광스위치의 구성과 종류

하드웨어

1U 케이스 (베이스유닛)와 최대 4대 탑재 가능한 모듈로 구성됩니다.

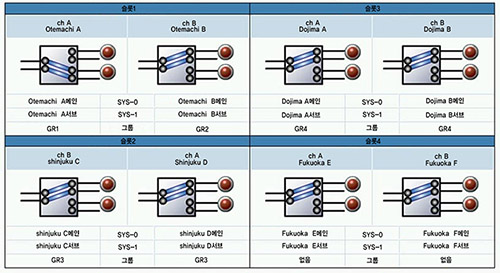

소프트웨어

Web, SNMP, CLI, Telnet으로 원격 광파워레벨 감시 및 광스위치 상태의 감시 및 조작이 가능합니다.


■ 광스위치의 종류

▶1×2

1심의 절환입니다.

▶2×4

2심 (T×R×) 동시 절환입니다.

▶2×2

1심 절환으로 0계 1계를 교차합니다.

▶장치부 (Base unit)

슬롯수	4 *모듈의 핫스왑 지원
외부 인터페이스	10/100BASE-T、RS-232C
크기	너비 480 × 깊이 405 × 높이 44 mm
질량	약 5.7 Kg (이중화 전원유닛 2 개 포함, 모듈 제외)
입력전원	AC85~265V * 전원유닛 이중화 및 전원유닛 핫스왑
소비 전력	50W 이하
작동 온도	0 ~ 55 ℃
작동 습도	15 ~ 85% RH (결로 없을 것)

▶광스위치부 (Slot-in module)

스위치 종류	(1 × 2), (2 × 4), (2 × 2)
광스위치 작동	자기유지형 (전원 ON/OFF로는 절환상태 그대로)
광스위치 절환시간	10 ms이하
광 단절 검출레벨	약-40 dBm ~ + 10 dBm (간이 광레벨 감지기능 있음)
광스위치 절환 보호시간	없음 ~ 17 초
적합 파장	1300 ~ 1600 nm 대역 (SM)
	850 nm 대역 (MM)
	1300 nm 대역 (MM)
적합 광섬유	SM(9/125μm)
적합 광섬유	MM(50/125μm)
삽입손실 ※1	≤ 2 dB (자동 스위치 있음)
삽입손실 ※1	≦ 1 dB (자동 스위치 없음)
스위치 절환수명	10,000,000 회 이상 (절환 횟수)
광커넥터	SC/UPC, SC/APC, LC, MU (예정)
