광파이버의 특수가공.
코어확산 광파이버 (TEC파이버).
나노마이크로 테이퍼 광파이버.
클래드 에칭

■ 광파이버의 특수가공

석영의 스텝인덱스형 싱글 모드 광섬유를 가공하여 부분적으로 광학 특성을 바꾸거나 디바이스를 소형화할 수 있습니다.

■ 코어확산 광파이버 (TEC파이버)

Thermally-diffused Expanded Core Fiber의 약자로, 열확산 기술에 의해 광섬유의 모드 필드 직경을 국소적으로 확대시킨 파이버입니다.

각종 광학장치에 사용되는 핵심 기술의 하나가되고 있습니다. SI형 SMF로 이용가능합니다.

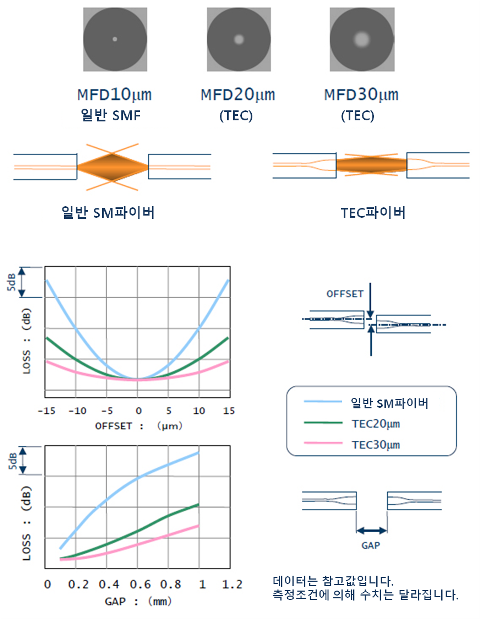

싱글 모드 광섬유의 모드 필드 직경을 국소적으로 2배 내지 3배로 확대하여 굴절률 분포를 변화시켜, NA (개구수)를 작게합니다.

축 틀어짐, 간격에 대한 허용 범위가 넓어져서 접속손실을 줄일 수 있습니다. 클래드경의 변화가 작고, 페룰의 삽입 및 커넥터화가 가능합니다.

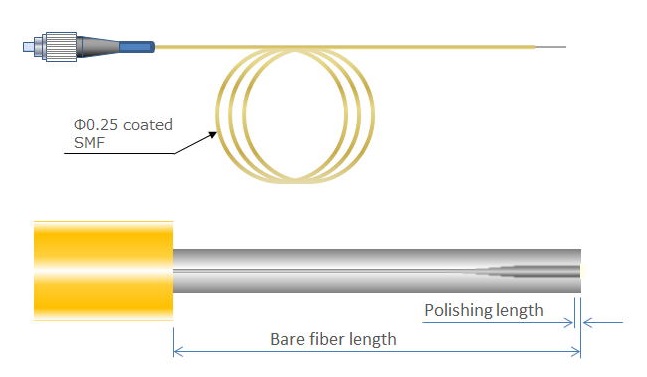

TEC Fiber

Example of typical TEC fiber

Initial Mode Field Diameter	10um
After TEC Treatment	20um, 30um
Insertion Loss (connector Loss not included)	< 0.05dB (depends on fiber)
Wavelength	1.55um
Bare fiber length	11mm
Polishing length	< 0.5mm

■ 나노마이크로 테이퍼 광파이버 Tapered Fiber

Opticla nano Fiber / Micro Fiber

외형 125미크론의 광파이버를 가열 연신하여 서브 마이크론 직경까지 가늘게한 나노 섬유 (테이퍼 광섬유)입니다.

일반 코어와 클래드의 경계가 없어지고, 공기를 클래드로하여 빛을 전달합니다. 광섬유에서 새는 빛을 활용하여 센서 등 기타 응용에 이용할 수 있습니다.

또한 1 미크론 ~ 수십 미크론에 가늘게 한 마이크로 섬유 등 모든 제작을 할 수 있습니다.

나노 · 마이크로 테이퍼 광섬유의 연구 개발과 생산을 위해 장비 판매도하고 있습니다.

■ 클래드 에칭

외형 125미크론 광파이버를 화학적으로 에칭하여, 코어는 그대로 외경만 가늘게 할 수 있습니다.

디바이스의 고밀도화, 소형화를 목적으로 이용하고 있습니다.
